北斗三号指挥型应用验证终端
产品介绍
北斗三号指挥型应用验证终端（以下通称“产品”）支持北斗三号全球卫星导航系统播发的RNSS、RDSS和全球短报文信号，具备定位、文字/语音/图像类型的区域短报文通信、文字类型的全球短报文通信、指挥调度、态势显示等功能。
主要功能
- 具备开机自检及告警功能。具备北斗三号RNSS定位功能。
- 具备北斗三号区域短报文和全球短报文业务功能。
- 具备地图加载（矢量图、影像图）、操作（放大、缩小、漫游、鹰眼和全图）与显示（态势）功能。
- 具备下属用户管理功能。
- 具备兼收下属用户（包括北斗二号和北斗三号下属用户）的定位和通信信息。
- 具备指定下属用户的轨迹回放功能。
- 具备点对通信、通播通信、组播通信功能。
- 具备定位查询的功能。
- 具备终端状态显示控制功能。
- 具备语音和图像采集、传输、播放或显示功能
主要指标
|
接收信号 |
B3A、B3I/B3Q、S1I/S1Q、S2C_d、S2C_p、S2A、B2b |
|
发射信号 |
Lf1、Lf2、Lf3、Lf4 |
|
RNSS技术指标 |
|
|
同时跟踪卫星数 |
12颗北斗二号系统卫星和12颗北斗三号系统卫星 |
|
接收灵敏度 |
≤-133dBm |
|
定位精度 |
水平≤6m，高程≤8m |
|
首次定位时间 |
冷启动≤90s、热启动≤20s |
|
重捕获时间 |
≤3s |
|
动太性能 |
速度：≤515m/s 加速度：≤4g |
|
RDSS技术指标 |
|
|
接收灵敏度 |
平稳过渡信号≤-157.6dBW；北斗三号RDSS电文支路（专用段24kbps）≤-153.8dBW；（天线方位0°～360°，仰角60°～90°） |
|
RDSS首次捕获时间 |
≤7s |
|
重捕获时间 |
1s |
|
同时接收波束个数 |
≥14个 |
|
支持发送的北斗三号单次报文最大长度 |
1000个汉字 |
|
管理用户数 |
≤500个 |

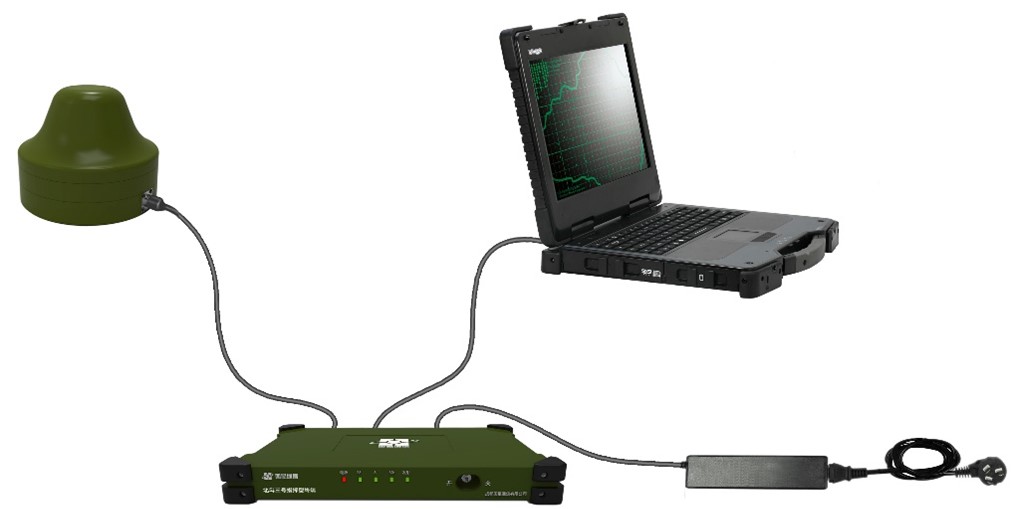

示意图
